Як організувати передачу HDMI-сигналу на великі відстані: вибір кабелів, захист і комутація

Зміст:

• Підготовка: що потрібно знати перед вибором рішення
• Крок 1: Визначення типу кабелю під конкретну відстань
• Коли потрібен HDMI-екстендер замість довгого кабелю
• Крок 2: Захист кабельної траси від механічних пошкоджень
• Крок 3: Комутація та підключення обладнання
• Особиста історія: коли економія на кабелі коштувала дорожче
• Регіональна різниця: Київ проти регіонів
• Поради від професіоналів
• FAQ
• Яка максимальна довжина пасивного HDMI-кабелю для стабільної передачі 4K?
• Чим оптичний HDMI-кабель відрізняється від звичайного мідного?
• Чи потрібен HDMI-екстендер, якщо відстань менше 20 метрів?
• Як захистити HDMI-кабель від пошкоджень при прокладанні через кабель-канал?
• Чи можна подовжити HDMI-сигнал звичайним подовжувачем-перехідником?

Проектор під стелею конференц-зали, ноутбук доповідача за 25 метрів у сусідній кімнаті, і картинка на екрані починає миготіти рівно в той момент, коли на слайді з\’являється найважливіша цифра квартального звіту. Знайома ситуація для будь-кого, хто хоч раз намагався просто «докупити довший HDMI-кабель» в господарчому магазині й здивувався, чому сигнал взагалі не пройшов.

Передача HDMI-сигналу на великі відстані — це окрема інженерна задача, яка починається там, де закінчуються можливості звичайного мідного кабелю. Стандарт HDMI не розрахований на довгі прогони без додаткових рішень: вже після 10-15 метрів мідного кабелю сигнал деградує настільки, що картинка починає «сипатися» або зникає повністю. Розв\’язання цієї проблеми вимагає правильного вибору типу кабелю, надійного механічного захисту траси та грамотної комутації обладнання.

Підготовка: що потрібно знати перед вибором рішення

Перш ніж обирати конкретний кабель чи підсилювач, варто визначити три параметри: реальну довжину траси, роздільну здатність та частоту оновлення сигналу (Full HD 60 Гц, 4K 30 Гц чи 4K 60 Гц з HDR), а також умови прокладання — відкрита проводка, кабель-канал, підпідлоговий простір чи вулиця. Кожен із цих параметрів напряму впливає на те, яке рішення буде працювати стабільно, а яке дасть збій уже за кілька місяців.

Помилка багатьох замовників — купувати кабель «з запасом за довжиною», не враховуючи, що для 4K-сигналу межа стабільної передачі мідним кабелем значно нижча, ніж для Full HD. Пасивний мідний HDMI-кабель здатний стабільно передавати Full HD на відстань до 15 метрів, тоді як для 4K при 60 Гц ця межа скорочується до 5-7 метрів без додаткового підсилення.

Крок 1: Визначення типу кабелю під конкретну відстань

На відстанях до 10-15 метрів для Full HD достатньо якісного пасивного мідного кабелю з товстими провідниками та якісним екрануванням. Для 4K на таких же дистанціях уже потрібен активний кабель із вбудованим підсилювачем сигналу — маленька мікросхема в одному з рознімів компенсує втрати на трасі.

На відстанях від 15 до 30-40 метрів оптимальним рішенням стають кабелі HDMI великої довжини на оптоволоконній основі. Такий кабель конвертує електричний сигнал у оптичний прямо на роз\’ємі, передає його по волокну, а на іншому кінці конвертує назад — це дозволяє уникнути електромагнітних наводок і втрат, характерних для мідних жил на довгих дистанціях. У 2026 році ціна на такі кабелі довжиною 20-30 метрів в українських магазинах коливається в межах 2500-5500 грн залежно від підтримуваної роздільної здатності.

Коли потрібен HDMI-екстендер замість довгого кабелю

Понад 40-50 метрів прокладати суцільний оптичний кабель стає економічно невиправдано, і тут у гру вступають екстендери на витій парі (HDMI over Cat5e/Cat6). Система складається з передавача біля джерела сигналу, приймача біля дисплея та звичайного мережевого кабелю між ними — такий підхід дозволяє передавати сигнал на 70-100 метрів, а на деяких моделях і далі, з можливістю прокладання траси через наявну кабельну інфраструктуру будівлі.

Крок 2: Захист кабельної траси від механічних пошкоджень

Кабель, прокладений відкрито в конференц-залі, під підлогою в кабель-каналі чи вздовж стіни в виробничому приміщенні, стикається з абсолютно різними видами навантажень. У приміщеннях з високою прохідністю, де кабель може потрапити під ніжку крісла чи колесо візка, звичайна ізоляція кабелю не витримує довго — оболонка перетирається, а потім деградує і сам сигнал.

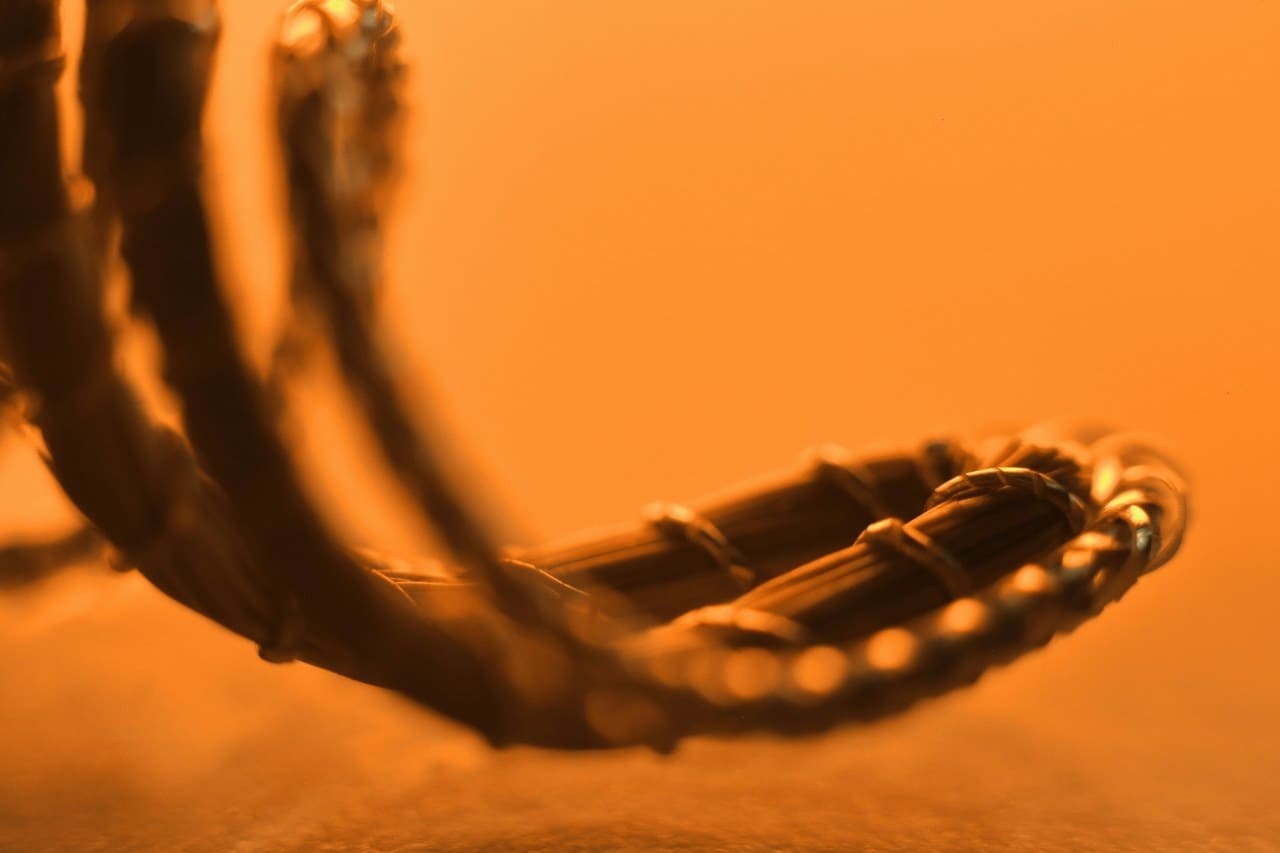

Саме для цього застосовують додаткове кабельні обплетення купити варто ще на етапі планування траси, а не після перших ознак зношення. Обплетення з поліестеру чи нейлону вбирає механічне тертя на себе, захищає від перегинів на гострих кутах кабель-каналів і суттєво продовжує термін служби всієї системи. Для трас біля дверних проходів чи в місцях, де кабель регулярно контактує з металевими елементами меблів, обирають посилені варіанти обплетення, тоді як для прихованого прокладання в кабель-каналі достатньо базового захисту.

Крок 3: Комутація та підключення обладнання

Коли трасу прокладено, залишається питання комутації — з\’єднання джерела сигналу (ноутбука, медіаплеєра, ігрової консолі) з кінцевою точкою (проектором, телевізором, відеостіною). У простих сценаріях це пряме з\’єднання кабелем чи через екстендер. У складніших — коли до одного дисплея потрібно підключати кілька джерел, або одне джерело виводити на кілька екранів одночасно — знадобляться HDMI-перемикачі (switch) або розподільники (splitter).

Перемикач дозволяє одним натисканням кнопки або через пульт перемикатися між кількома джерелами сигналу, що виводяться на один екран — типовий сценарій для переговорної кімнати, де підключаються то ноутбук, то стаціонарний ПК. Розподільник, навпаки, дублює один сигнал на кілька виходів одночасно, що застосовують у виставкових залах чи торгових точках, де одна картинка транслюється одразу на кілька моніторів.

Особиста історія: коли економія на кабелі коштувала дорожче

Кілька років тому знайомий монтажник розповідав історію про офіс страхової компанії в Києві, де для переговорної на 15 людей замовили найдешевший 20-метровий HDMI-кабель без екранування, знайдений на маркетплейсі. Перші два тижні все працювало нормально, а потім, коли поруч встановили новий кондиціонер з потужним компресором, картинка почала спонтанно зникати щоразу під час його запуску — наводки від електродвигуна порушували передачу сигналу мідним кабелем без належного екранування. Довелося демонтувати всю трасу і перекладати її вже оптичним рішенням, що коштувало вдвічі дорожче, ніж якби одразу обрали правильний кабель. Ця історія — типовий приклад того, чому економія на якості кабелю на етапі проектування часто обертається подвійними витратами згодом.

Регіональна різниця: Київ проти регіонів

У Києві та великих містах попит на професійні рішення для передачі HDMI-сигналу вищий за рахунок концентрації офісних центрів, конференц-залів та інсталяційних компаній, які регулярно працюють з такими проєктами. Це означає ширший вибір готових комплектів та швидшу доставку з локальних складів. У регіонах монтажники частіше стикаються з обмеженим вибором у офлайн-магазинах електроніки, тому замовлення через профільні онлайн-магазини, де можна купити пристрої комутації онлайн з доставкою по всій Україні, стає практичнішим рішенням, ніж пошук аналогів у місцевих торгових точках.

Поради від професіоналів

Досвідчені інсталятори рідко економлять на трьох речах: якості роз\’ємів (позолочені контакти менше окислюються і забезпечують стабільніший контакт роками), правильному підборі активного чи оптичного рішення під конкретну відстань, і механічному захисті траси там, де кабель проходить через зони підвищеного навантаження. Ще одна порада, яку часто ігнорують новачки, — завжди тестувати трасу під максимальним навантаженням (найвища роздільна здатність і частота, які планується використовувати) одразу після монтажу, а не після того, як обладнання вже здано замовнику.

Компанія 1-tech при підборі рішень для клієнтів завжди починає саме з розрахунку реальної відстані та типу сигналу, а не з пропозиції першого кабелю, що є в наявності — такий підхід дозволяє одразу підібрати оптимальне співвідношення ціни та надійності, замість того щоб клієнт витрачав гроші двічі.

FAQ

Яка максимальна довжина пасивного HDMI-кабелю для стабільної передачі 4K?

Орієнтовно 5-7 метрів без додаткового підсилення. Для більших відстаней потрібен активний кабель, оптичне рішення або екстендер на витій парі.

Чим оптичний HDMI-кабель відрізняється від звичайного мідного?

Оптичний кабель передає сигнал у вигляді світлових імпульсів по волокну, що усуває електромагнітні наводки і дозволяє передавати 4K-сигнал на відстані понад 30 метрів без втрати якості, тоді як мідний кабель на таких дистанціях уже не забезпечує стабільної картинки.

Чи потрібен HDMI-екстендер, якщо відстань менше 20 метрів?

Для Full HD зазвичай ні — достатньо якісного пасивного або активного кабелю. Для 4K на відстанях понад 15-20 метрів екстендер чи оптичний кабель стають практичнішим рішенням.

Як захистити HDMI-кабель від пошкоджень при прокладанні через кабель-канал?

Додаткове обплетення з поліестеру чи нейлону захищає оболонку кабелю від перетирання на кутах і в місцях контакту з іншими проводами, суттєво продовжуючи термін служби траси.

Чи можна подовжити HDMI-сигнал звичайним подовжувачем-перехідником?

Прості пасивні перехідники без активного підсилення практично не подовжують реальну робочу відстань і часто погіршують якість сигналу через додаткові точки з\’єднання. Для реального подовження потрібен активний кабель, оптичне рішення або екстендер.
